Comunicaciones

El CESGA es la entidad gestora de la Red de Ciencia y Tecnología (RECETGA). RECETGA es una infraestructura de comunicaciones avanzadas que permite la interconexión de los centros de investigación gallegos, integrándolos y permitiéndoles el acceso a los servicios que proporcionan las redes de investigación a nivel nacional e internacional (RedIris, GEANT, Internet2, etc) así como a las redes comerciales.

RECETGA está constituida por enlaces de fibra oscura propios y enlaces de caudal de operadoras que interconectan los distintos centros adheridos. Es el CESGA el que, a través de su NOC (Centro de Gestión de Red) y mediante el uso de equipamiento de routing y conmutación de alta capacidad el que monitoriza y opera dicha red.

En esta sección encontrará información de la arquitectura de RECETGA, de los centros que la componen, así como del equipamiento que permite la operación y  gestión de la misma en la actualidad.

Durante el año 2011 RECETGA está migrando su red troncal para proveer servicios a través de enlaces de fibra oscura, disponiendo de puntos de presencia de muy alta capacidad en todos los grandes núcleos urbanos de Galicia , lo que facilitará el acceso a los servicios en igualdad de condiciones al resto de instituciones de investigación a nivel europeo. Igualmente se está procediendo a la renovación del equipamiento de routing y conmutación para la mejora de la disponibilidad de los centros conectados.

RECETGA

La Red de Ciencia y Tecnología de Galicia (RECETGA) es una infraestructura de conectividad de alta capacidad que proporciona servicios de comunicaciones e Internet de alta calidad a la comunidad investigadora de Galicia.

RECETGA está destinada a satisfacer los siguientes objetivos:

  • Proveer servicios de comunicaciones a la comunidad académica y de investigación en Galicia como son conectividad a Internet, conectividad entre centros, servicios sobre la red de multicast, IPv6, VPNs de nivel 2 o 3, realización de testbeds dedicados a experimentos, etc. RECETGA también  facilita el acceso a los servicios ofertados por los propios centros de investigación integrantes de RECETGA (como es el caso de servicios de almacenamiento, computación, e-learning y GIS del propio CESGA, la información meteorológica de MeteoGalicia, contenidos didácticos y de investigación de universidades gallegas, etc.).
  • Proveer un entorno tecnológico abierto que posibilite la investigación, desarrollo e innovación en el campo de las comunicaciones en nuestra comunidad.
  • Favorecer el desarrollo de la Sociedad de la Información y el Conocimiento en Galicia.

RECETGA se creó en el año 1993 y, después de sucesivos cambios tecnológicos adaptándose a las nuevas tecnologías de transporte y transmisión, hoy interconecta un total de 43 centros de diferente propósito. Desde su nacimiento y hasta la actualidad ha sido gestionada por el CESGA.

Centros usuarios

  • Centros de investigación y laboratorios de la Xunta de Galicia
  • Institutos y laboratorios del Centro Superior de Investigaciones Científicas (CSIC) en Galicia.
  • Otras instituciones de investigación y desarrollo públicas y privadas.

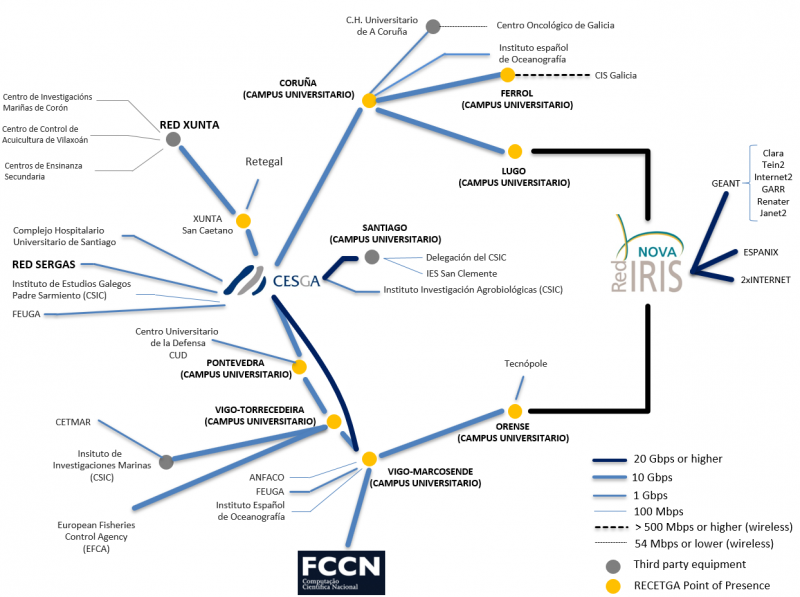

Plano RECETGA

Estructura

RECETGA es una red basada en fibra oscura propia con equipos de conmutación óptica DWDM principalmente, constituyendo un semi-anillo cerrado por la infraestructura de la red académica de investigación nacional RedIRIS. Los nodos de routing de la red troncal están redundados y ubicados en puntos de la red distantes geográficamente (Santiago de Compostela y Vigo).

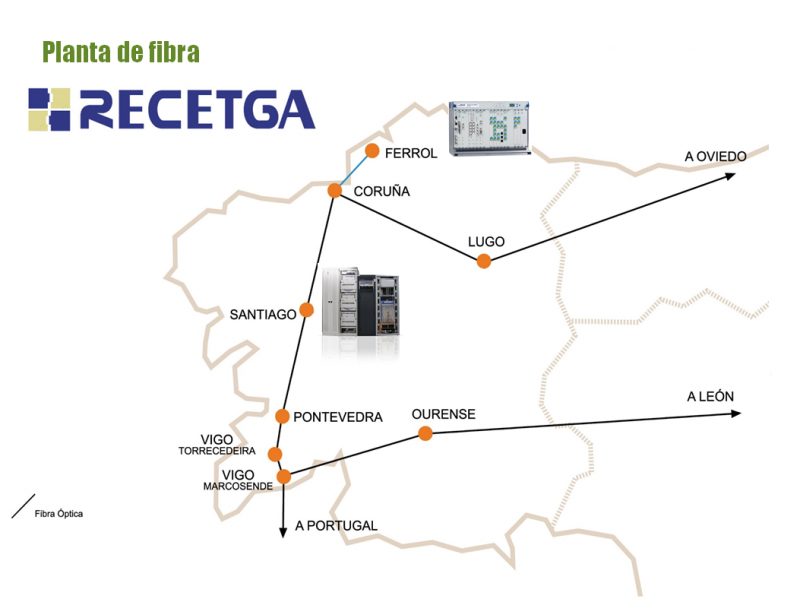

A continuación mostramos un esquema con la estrutura de enlaces de fibra que constituyen la red troncal actual.

RECETGA. Esquema da rede de fibra

RECETGA. Esquema da rede de fibra

Dicha estructura de red fue posible gracias a la provisión de fondos de la Xunta de Galicia y del proyecto de despliegue de la red nacional de investigación RedIris Nova. Dicho despliegue se llevó a cabo durante los años 2010-2012.

En la siguiente imagen se muestra una fotografía del equipamento de conmutación óptico DWDM provisto en el nodo RECETGA-RedIris Nova situado en CESGA constituído por un equipo Alcatel-Lucent 1626LM. Equipamento óptico DWDM de similares características se encuentra en el resto de los nodos híbridos gallegos y en los nodos de RedIris Nova del resto de la red nacional de investigación.

Equipamento de conmutación óptica DWDM dos nodos da rede troncal de RECETGA-RedIris Nova.

Equipamento de conmutación óptica DWDM dos nodos da rede troncal de RECETGA-RedIris Nova.

RECETGA se interconecta a la red nacional de investigación, Red Iris, a través de su Punto de Presencia situado en el propio CESGA. Es RedIris la que proporciona el tránsito a la red de investigación GEANT, que proporciona conectividad a todas las redes de investigación nacionales (NREN, National Research Network).

El intercambio de tráfico entre la Red de Ciencia y Tecnología en Galicia y las redes comerciales se realiza a través del Punto Neutro español de intercambio de tráfico ESPANIX ubicado en Madrid.

Figura interconexión de redes nacionales a través de GEANT y acceso de RECETGA a través de RedIris. Interconexión de redes regionales mediante RedIris.
Figura interconexión de redes nacionales a través de GEANT y acceso de RECETGA a través de RedIris. Interconexión de redes regionales mediante RedIris.

Desde el año 2008 RedIris ha iniciado un proceso de despliegue de infraestructura de fibra oscura a nivel nacional (proyecto RedIris Nova), del cual es partícipe la Xunta de Galicia a través del CESGA para su construcción en Galicia. A través de RedIris Nova el CESGA facilita a sus usuarios el acceso a la red europea de ciencia y tecnología GEANT en la actualidad, aunque se están migrando todos los enlaces de la red troncal durante el año 2011 a la nueva infraestructura de fibra oscura.

RedIris Nova

RedIris Nova. Despliegue provisional de red de fibra oscura en España (RedIris/RECETGA en Galicia y resto de España).

Geant. Esquema de interconexión de las redes europeas

Geant. Esquema de interconexión de las redes europeas

Gestión y monitorización

RECETGA es una infraestructura gestionada por el CESGA, el cual mantiene un centro de gestión de red que se encarga de la monitorización de la infraestructura.

Servicios ofertados sobre la red:

El CESGA provee servicios comunes de red a los centros conectados a RECETGA, entre los que se incluyen servicios de: multicast, direccionamiento IPv4, IPv6, monitorización y gestión, DNS, alojamiento de servidores y de máquinas virtuales, videoconferencia de alta definición, servicios de seguridad (auditoría, gestión de incidentes, …), etc.

Además de éstos el CESGA, a través de la red, pone a disposición de sus usuarios otros servicios específicos, entre los que cabe destacar: acceso a servidores de computación de altas prestaciones, acceso a aplicaciones de cálculo y simulación, acceso a Grids computacionales, acceso a infraestructuras cloud, almacenamiento masivo de datos,  acceso a plataformas software de tele-enseñanza o acceso a cartografía digital entre otros.

La existencia de RECETGA posibilita que distintas instituciones usuarias puedan participar en proyectos e iniciativas de investigación nacionales e internacionales tales como EGEE 3, PASITO, Int.Eu.Grid, EGI, LHCb, etc. La red también ha fomentado el uso de Internet como medio de intercambio de información especializada. La alta capacidad de transferencia de datos ha favorecido la creación de BUGALICIA, uno de los mayores consorcios de bibliotecas universitarias de publicaciones electrónicas on-line de España, así como la constitución de redes temáticas en Galicia como la Rede Galega de Bioinformática o la Rede Galega de Computación Paralela, Distribuida y de Tecnologías GRID.

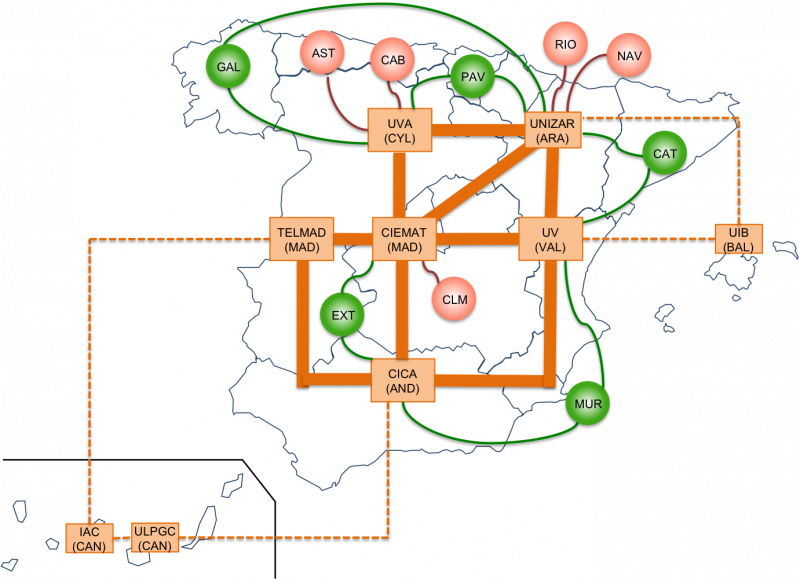

Red troncal de RedIRIS

Red troncal RedIRIS

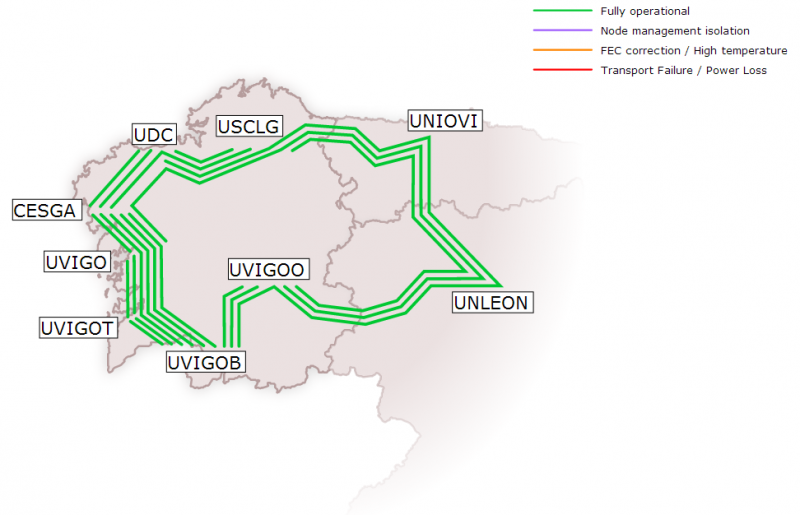

Circuitos ópticos RECETGA

Circuitos ópticos Recetga

Enlaces

REDIRIS. Red española de investigación
GEANT. Red europea de investigación

A continuación, se muestra la lista de centros de investigación que actualmente están conectados a RECETGA a través de los servicios que presta el Centro de Supercomputación de Galicia.

European Fisheries Control Agency
Dirección: Edificio Odriozola, Av García Balbón 4, 36201 Vigo.
Web: https://www.efca.europa.eu/es

RedIRIS
Dirección: Plaza Manuel Gómez Moreno s/n planta 2,  28020 Madrid.
Web: http://www.rediris.es/

Rede de Telecomunicacións Galega
Dirección: Edificio Usos Múltiples, Avenida de San marcos, Bando, 15820 Santiago de Compostela.
Web: http://www.retegal.es/

Servizo Galego de Saúde
Dirección: Edificio Administrativo de San Lázaro, 15703 Santiago de Compostela.
Web: http://www.sergas.es/

Xunta de Galicia y Centros
Dirección: Edificio Administrativo de San Caetano, Rúa de San Caetano s/n, 15704 Santiago de Compostela.
Web: edu.xunta.gal

IES San Clemente
Dirección: San Clemente  s/n, 15705 Santiago de Compostela.
Web: http://www.iessanclemente.net/

Universidade da Coruña
Dirección: Facultad de Informatica, Campus Elviña, 15192  A Coruña.
Web: http://www.udc.es/

Universidade de Santiago de Compostela
Dirección: Praza da Universidade  4, 15782 Santiago de Compostela.
Web: http://www.usc.es/

Universidade de Vigo
Dirección: Lagoas s/n – Campus Universitario Marcosende 36310 Vigo.
Web: http://www.uvigo.es/

Instituto Tecnolóxico para o Control do Medio Mariño de Galicia
Dirección: Peirao de Vilaxoán s/n, 36600 Vilaxoán, Vilagarcía de Arousa.
Web: http://www.intecmar.org/

Instituto Español Oceanográfico – Sede Coruña
Dirección: Muelle de las ánimas s/n, 15001 A Coruña.
Web: http://www.ieo.es/acoruna.html

CETECA
Dirección: Avenida de Galicia 4, Parque Tecnológico de Galicia, 32900 San Cibrao das Viñas, Ourense.
Web: www.ceteca.net

Centro Técnico Nacional de Conservación de Productos de la Pesca
Dirección: Ctra. Colegio Universitario, 16 36310 Vigo – Pontevedra.
Web: http://www.anfaco.es/

Centro de Innovación e Servizos de Galicia
Dirección: A Cabana s/n 15590 Ferrol.
Web: http://www.cisgalicia.org/

Centro de Supercomputación de Galicia
Dirección: Avenida de Vigo, s/n Campus Sur 15705 Santiago de Compostela.
Web: http://www.cesga.es

Fundación Centro Tecnológico del Mar
Dirección: Eduardo Cabello S/N 36208 Vigo.
Web: http://www.cetmar.org/

TECNOPOLE (Parque Tecnológico de Galicia S.A.)
Dirección: San Cibrao das Viñas  32900, Ourense.
Web: http://www.tecnopole.es/

Fundación Centro Oncológico de Galicia
Dirección: Avenida Monserrat s/n ,15009 A Coruña.
Web: http://www.cog.es/

Fundación Empresa-Universidad Gallega (Sede Santiago)
Dirección: Rúa Lópe Gómez de Marzoa s/n, Campus Universitario Sur – 15705 Santiago de Compostela.
Web: http://www.feuga.es/

Instituto de Investigación Biomédica de A Coruña
Dirección: Lugar Jubias de Arriba 84, 15006 A Coruña.
Web: http://www.inibic.es/

Delegación Institucional del CSIC en Galicia
Dirección: Rúa do Franco  2, 15705 Santiago de Compostela.
Web: http://www.delegacion.galicia.csic.es/

Instituto Investigaciones Agrobiológicas
Dirección: Av. de Vigo, s/n. Campus Universitario Sur, 15705 – Santiago de Compostela.
Web: http://www.iiag.csic.es/

Instituto de Estudios Gallegos Padre Sarmiento
Dirección: Rúa San Roque 2, 15704 Santiago de Compostela.
Web: http://www.iegps.csic.es/

Instituto de Investigaciones Marinas de Vigo
Dirección: Eduardo Cabello nº6, 36208 Vigo.
Web: http://www.iim.csic.es/

Complexo Hospitalario Universitario de Santiago de Compostela
Dirección: Calle da Choupana s/n, 15706 Santiago de Compostela.
Web: http://chusantiago.sergas.es/
